56-1
HAIVOL
Insulatores vitales sunt ad conservandas lineas transmissiones tutandas et efficaces supra caput.Dum pro telegrapho polis initio destinatur, insulatores hodie disci-formes communiter adnexae sunt cum turribus iunctio altae intentionis filo ad distantiam subreptionis augendam.Typice ex vitreis vel ceramicis factae, hi insulatores varias passiones electromechanicae per environmental et electricum onus mutationes factas sustinere debent.Si deficiunt, tota linea damnum pati potuit et operantem vitam minui.
Praecipuum munus insulatorum est efficere electricam velitationem et fixationem mechanicam, propter quam variae electricae et mechanicae operationes requiruntur.Si sub determinata intentione operativa, fulgurum overvoltationum et internae intentionis, nullum naufragii vel flashover per superficiem;sub certo tempore et brevi termino mechanico onere, absque damno et damno;sub machina determinata, Post diuturnam operationem sub onere electrica et variis condicionibus environmental, nulla manifesta depravatio occurret;caerimoniae insulatorum manifestam coronae missionem sub intentione operativa non facient, ita ut radiophonicis vel televisificis receptio non impediat.Quia insulatores late machinis utuntur, earum nexus etiam permutabiles esse debent.Praeterea signa technica insulatorum etiam varias conditiones electricas, mechanicas, physicas et environmentales requirunt ut insulatorum exsecutionem et qualitatem experiantur secundum varias rationes et conditiones usus.
Summary
I) Material: murrina
2) Classis ANSI: 56-1 56-2 56-3 56-4 56-5 .
III) pin genus insulators ad excelsum voltage
IV) tutum usus
V) variis consiliis praesto
VI) celeriter naves magnae operae
VII) Bonitas et rationabile pretium
| Praecipua dimensiones et regulae particulares | |||||||

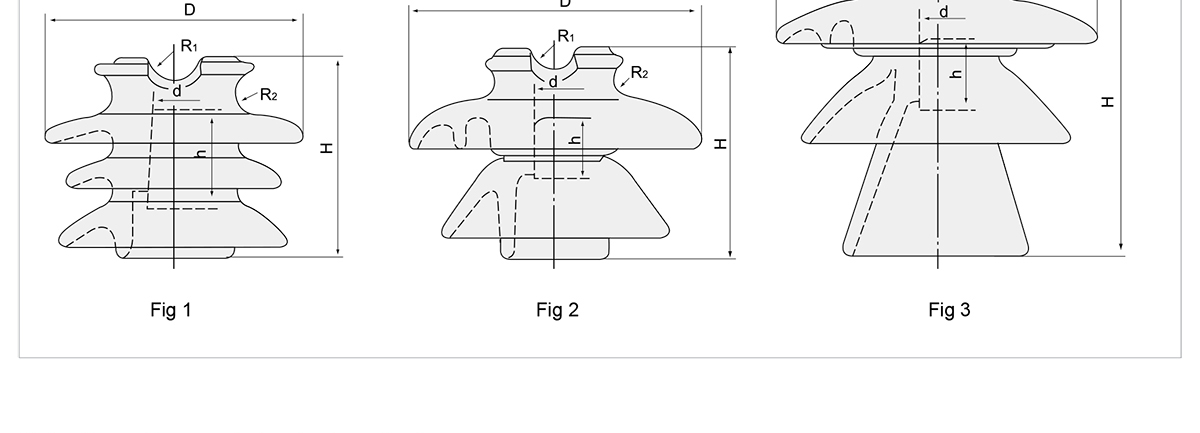

| Fig | 1 | 1 | 2 | 2 | 3 | ||
| Classis ANSI | 56-1 | 56-2 | 56-3 | 56-4 | 56-5 | ||
| Praecipuae Dimensiones (mm) | H | 146 | 165 | 191 | 241 | 318 | |
| h | 50.8 | 50.8 | 50.8 | 50.8 | 63.5 | ||
| D | 191 | 228 | 267 | 305 | 343 | ||
| d | 34.9 | 34.9 | 34.9 | 34.9 | 34.9 | ||
| d1 | 19 | 19 | 19 | 19 | 19 | ||
| R2 | 14 | 14 | 14 | 14 | 14 | ||
| Nominal Voltage (kV) | 23 | 23 | 35 | 46 | 69 | ||
| Distantia Creepage (mm) | 330 | 430 | 533 | 685 | 865 | ||
| Minimum Flashover intentione | Power-frequency | Arida (kV) | 95 | 110 | 125 | 140 | 175 |
| Wet (kV) | 60 | 70 | 80 | 95 | 125 | ||
| L% Impetus | Positive（kv | 150 | 175 | 200 | 225 | 270 | |
| Negative（kv） | 190 | 225 | 265 | 310 | 340 | ||
| Radio Influence Voltage Data | Test Voltage ad Terram (KV) | 15 | 22 | 30 | 30 | 44 | |
| Maximum RIV apud 1000kHz (uv) | 100 | 100 | 200 | 200 | 200 | ||
| PUNCTUM humilis-frequency punctura voltage mediocris (kV) | 130 | 145 | 165 | 186 | 225 | ||
| Arida dislance arcing (mm) | 178 | 210 | 241.3 | 285 | 356 | ||
| Cantilever Deficiente Lond (kN) | 1134 | 1360 | 1360 | 1360 | 1360 | ||
| Pondus (kg) | 3.7 | 5.3 | 7 | 10.8 | 13.5 | ||
